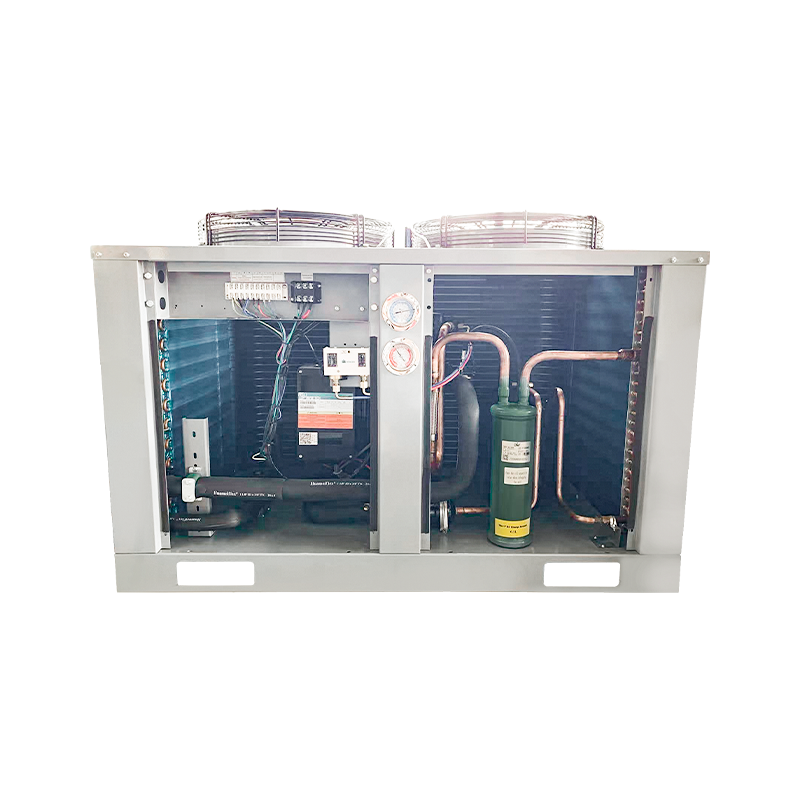

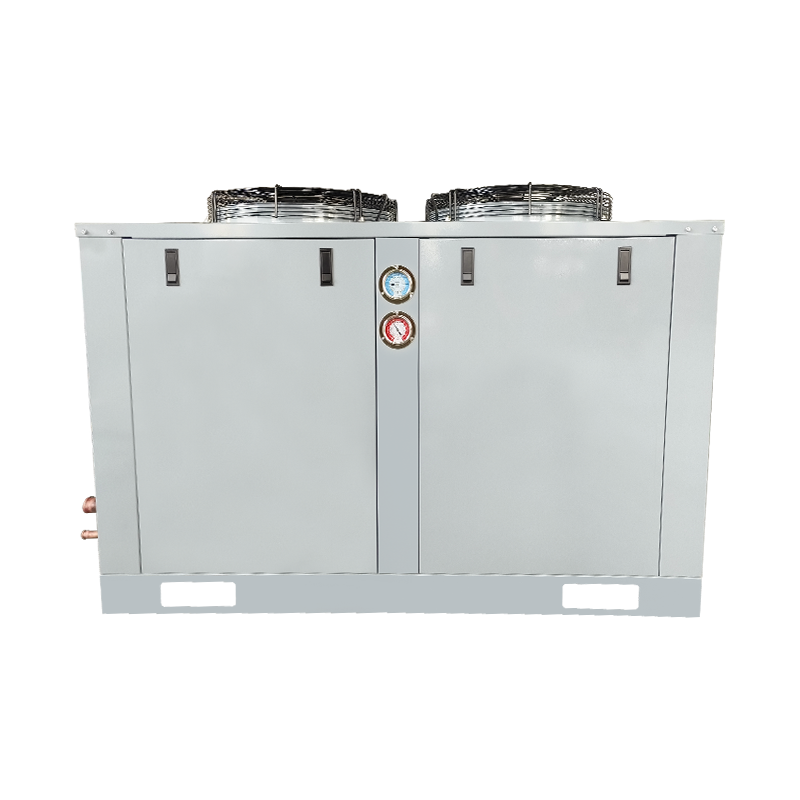

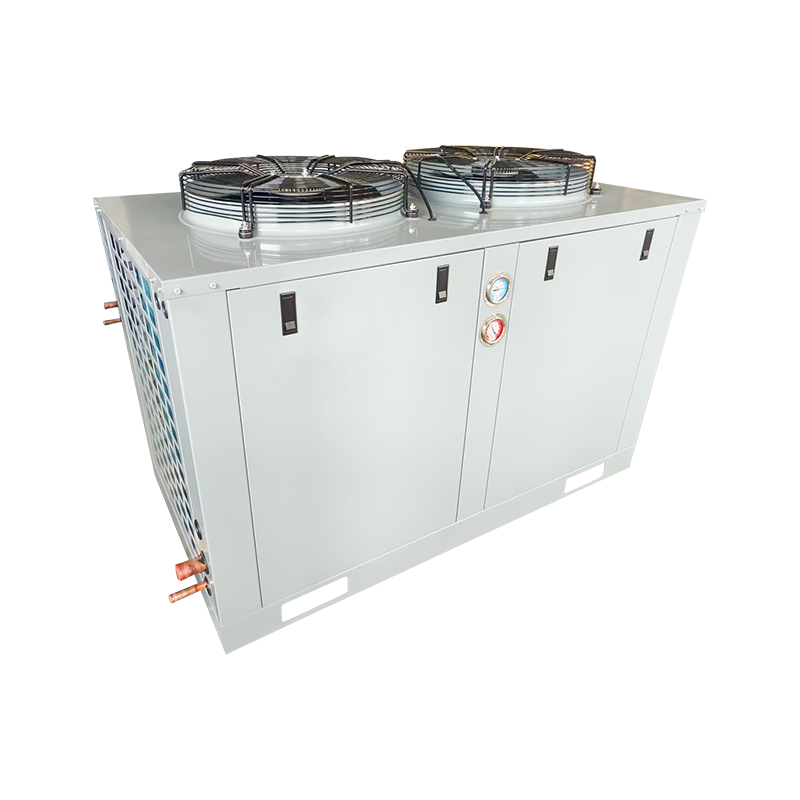

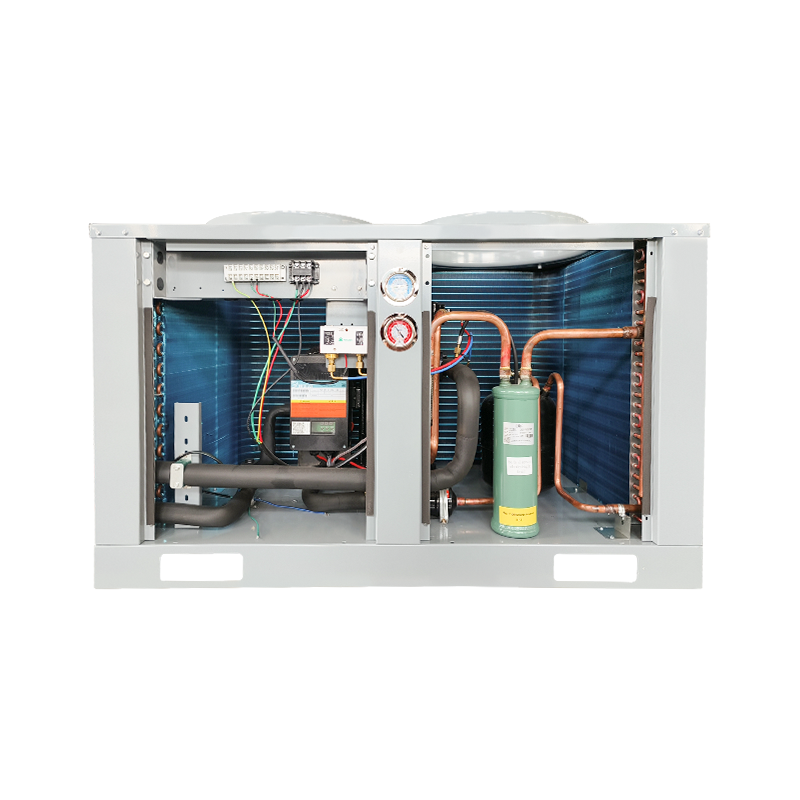

টপ এয়ার আউটলেট কনডেন্সিং ইউনিট (Xecom কম্প্রেসার ব্যবহার করে) 8-40HP বিক্রয়ের জন্য
| ইউনিট মডেল | AOSZXL-1.2HP | AOSZXL-1.5HP | AOSZXL-2HP | AOSZXL-3HP | AOSZXL-4HP | AOSZXL-5HP | AOSZXL-6H | AOSZXL-8HP | AOSZXL-10HP | AOSZXL-8HP | AOSZXL-10HP | AOSZXL-12HP | AOSZXL-15HP | AOSZXL-20HP | |
| ঘনীভূত এয়ার আউটলেট প্রকার | সাইড এয়ার আউটলেট | শীর্ষ এয়ার আউটলেট | |||||||||||||
| বাষ্পীভবন তাপমাত্রা / রেফ্রিজারেন্ট | -40℃~-5℃/R404A | ||||||||||||||
| শক্তি (V-Ph-Hz) | 208~230/3/60 | ||||||||||||||
| কম্প্রেসার | টাইপ | স্ক্রোল কম্প্রেসার | |||||||||||||
| ক্ষমতা (P) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| মডেল | XFL09B-D1-105 | XFL10B-D1-105 | XFL15B-D1-105 | XFL20B-D1-105 | XFL28B-D1-105 | XFL35B-D1-105 | XFL42B-D1-105 | XFL51B-D1-105 | XFL72B-D1-105 | XFL51B-D1-105 | XFL72B-D1-105 | XFL80B-D1-105 | XFL100B-D1-105 | XFL120B-D1-105 | |
| কনডেন্সার ফলক এবং মোটর পরামিতি | ব্র্যান্ড | প্রাচ্য | হাইলে | ||||||||||||
| সংখ্যা | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| শক্তি(W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| ফ্যান স্পেসিফিকেশন | 480X153 | 480X153 | 480X153 | 500X148 | 500X148 | 500X148 | 500X148 | 500X148 | 500X148 | 450 | 500 | 500 | 550 | 600 | |
| বায়ু ভলিউম(m³/ঘণ্টা) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000X2 | 5000X2 | 5000X2 | 5000X2 | 4800X2 | 6550X2 | 6550X2 | 8600X2 | 11000X2 | |
| কনডেন্সার কপারের স্পেসিফিকেশন | 内螺纹অভ্যন্তরীণ থ্রেড | ||||||||||||||
| ঘনীভবন এলাকা (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| কনডেন্সার কপার টিউব | φ9(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25X21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21X×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| জলাধারের পরিমাণ (L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| গ্লোব ভালভ এবং ঢালাই করা কপার পাইপের জন্য স্পেসিফিকেশন | 6 12 থ্রেডেড সংযোগ পোর্ট | 10 16 থ্রেডেড সংযোগ পোর্ট | 12 19 থ্রেডেড সংযোগ পোর্ট | 16 28 ওয়েল্ডিং সংযোগ পোর্ট | 16 28 ওয়েল্ডিং সংযোগ পোর্ট | 19 35 ওয়েল্ডিং সংযোগ পোর্ট | 19 42 ওয়েল্ডিং সংযোগ পোর্ট | ||||||||
| কোল্ড স্টোরেজ তাপমাত্রার জন্য প্রস্তাবিত কোল্ড স্টোরেজ ভলিউম 0~-18 C(m³ | 10~15 | 10~15 | 15~20 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| শীতল ক্ষমতা (W) | বাষ্পীভূত তাপমাত্রা | পরীক্ষা শর্ত: 20 ℃ বায়ু তাপমাত্রা ফেরত, সাবকুলিং ডিগ্রী ঠিক আছে; ঘনীভবন তাপমাত্রা 40℃ | |||||||||||||
| -40℃ | 751 | 878 | 1221 | 1696 | 2300 | 2903 | 3468 | 4282 | 5956 | 4282 | 5956 | 6785 | 8293 | 10261 | |
| -30℃ | 1223 | 1430 | 1989 | 2763 | 3745 | 4727 | 5648 | 6974 | 9699 | 6974 | 9699 | 11050 | 13505 | 16710 | |
| -25℃ | 1536 | 1795 | 2497 | 3468 | 5835 | 5934 | 7090 | 8755 | 12177 | 8755 | 12177 | 17217 | 16955 | 20978 | |
| -15℃ | 2337 | 2732 | 3800 | 5278 | 7155 | 9032 | 10791 | 13325 | 18533 | 13325 | 18533 | 21113 | 25805 | 31928 | |
| -10℃ | 2830 | 3309 | 4603 | 6393 | 8665 | 10938 | 13069 | 16138 | 22445 | 16138 | 22445 | 25570 | 31252 | 38667 | |
| -5℃ | 3383 | 3955 | 5501 | 7640 | 10573 | 13073 | 15620 | 19287 | 26825 | 19287 | 26825 | 30560 | 37351 | 46213 | |
| পণ্যের মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা (মিমি) | 1000×440×575 | 1000×440×575 | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| পণ্যের মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা (মিমি) | 1120×450×695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| প্যাকেজিং মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা (মিমি) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| গোলমাল dB(A) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| নেট ওজন (কেজি) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| মোট ওজন (কেজি) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| থ্রটলিং ডিভাইস | তাপ সম্প্রসারণ ভালভ (ব্যবহারকারী প্রদান করা হয়েছে) | ||||||||||||||
| তাপ সম্প্রসারণ ভালভ মডেল ব্যবহার করে সুপারিশ | TES24# | TES24# | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| প্রস্তাবিত এয়ার কুলার মডেল | HS401AJ01.8 | HS401AJ01.8 | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| দ্রষ্টব্য: ইউনিট ইনস্টলেশনের শীতল প্রভাব নিশ্চিত করার জন্য, এয়ার কুলারের চেয়ে ছোট নয় এমন স্পেসিফিকেশন সহ তামার পাইপগুলি ব্যবহার করার পরামর্শ দেওয়া হয়। কনডেন্সিং ইউনিটের সাথে সংযোগ করার সময় পরিবর্তনশীল ব্যাসের তামার পাইপ ব্যবহার করা যেতে পারে! | |||||||||||||||
| ইউনিট মডেল | AOSZXV-1.2HP | AOSZXV-1.5HP | AOSZXV-2HP | AOSZXV-3HP | AOSZXV-4HP | AOSZXV-5HP | AOSZXV-6H | AOSZXV-8HP | AOSZXV-10HP | AOSZXV-8HP | AOSZXV-10HP | AOSZXV-12HP | AOSZXV-15HP | AOSZXV-20HP | |
| ঘনীভূত বায়ু আউটলেট প্রকার | সাইড এয়ার আউটলেট | শীর্ষ এয়ার আউটলেট | |||||||||||||
| বাষ্পীভবন তাপমাত্রা / রেফ্রিজারেন্ট | -35℃~5℃/R404A | ||||||||||||||
| শক্তি (V-Ph-Hz) | 208~230/3/60 | ||||||||||||||
| কম্প্রেসার | টাইপ | স্ক্রোল কম্প্রেসার | |||||||||||||
| ক্ষমতা (P) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| মডেল | XFV09B-D1-181 | XFV10B-D1-181 | XFV15B-D1-181 | XFV20B-D1-181 | XFV28B-D1-181 | XFV35B-D1-181 | XFV42B-D1-181 | XFV51B-D1-181 | XFV72B-D1-181 | XFV51B-D1-181 | XFV72B-D1-181 | XFV80B-D1-181 | XFV100B-D1-181 | XFV120B-D1-181 | |
| কনডেন্সার ফলক এবং মোটর পরামিতি | ব্র্যান্ড | প্রাচ্য | হাইলে | ||||||||||||
| সংখ্যা | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| শক্তি(W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| ফ্যান স্পেসিফিকেশন | 480×153 | 480×153 | 480X153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| আয়তন(m³/ঘণ্টা) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| কনডেন্সার কপারের স্পেসিফিকেশন | অভ্যন্তরীণ থ্রেড | ||||||||||||||
| ঘনীভবন এলাকা (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| কনডেন্সার কপার টিউব | φ9(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| জলাধারের পরিমাণ (L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| গ্লোব ভালভ এবং ঢালাই করা কপার পাইপের জন্য স্পেসিফিকেশন | 6 12 থ্রেডেড সংযোগ পোর্ট | 10 16 থ্রেডেড সংযোগ পোর্ট | 12 19 থ্রেডেড সংযোগ পোর্ট | 16 28 ওয়েল্ডিং সংযোগ পোর্ট | 16 28 ওয়েল্ডিং সংযোগ পোর্ট | 19 35 ওয়েল্ডিং সংযোগ পোর্ট | 19 42 ঢালাই সংযোগ | ||||||||
| কোল্ড স্টোরেজের জন্য প্রস্তাবিত কোল্ড স্টোরেজ ভলিউম তাপমাত্রা পরিসীমা 0~-18 C(m³) | 10~15 | 10~15 | 15~20 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| শীতল ক্ষমতা (W) | বাষ্পীভবন তাপমাত্রা | পরীক্ষা শর্ত: 20 ℃ বায়ু তাপমাত্রা ফেরত, সাবকুলিং ডিগ্রী ঠিক আছে; ঘনীভবন তাপমাত্রা 40℃ | |||||||||||||
| -40℃ | 751 | 878 | 1222 | 1697 | 2301 | 2904 | 3470 | 4284 | 5959 | 4284 | 5959 | 6788 | 8797 | 10266 | |
| -30℃ | 1225 | 1429 | 1988 | 2761 | 3743 | 4725 | 5646 | 6971 | 9696 | 6971 | 9696 | 11046 | 13501 | 16704 | |
| -20℃ | 1906 | 2228 | 3099 | 4305 | 5835 | 7366 | 8801 | 10867 | 15115 | 10867 | 15115 | 17219 | 21046 | 26039 | |
| -10℃ | 2831 | 3309 | 4603 | 6393 | 8666 | 10940 | 13071 | 16139 | 22447 | 16139 | 22447 | 25573 | 31256 | 38672 | |
| 0℃ | 3989 | 4663 | 6486 | 9009 | 12212 | 15415 | 18418 | 22742 | 31630 | 22742 | 31630 | 36035 | 44042 | 54492 | |
| পণ্যের মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা (মিমি) | 1000×440×575 | 1000×440×575 | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| পণ্যের মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা (মিমি) | 1120×450×695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| প্যাকেজিং মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা (মিমি) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970×860 | |
| গোলমাল dB(A) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| নেট ওজন (কেজি) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | ||
| মোট ওজন (কেজি) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| থ্রটলিং ডিভাইস | তাপ সম্প্রসারণ ভালভ (ব্যবহারকারী প্রদান করা হয়েছে) | ||||||||||||||
| তাপ সম্প্রসারণ ভালভ মডেল ব্যবহার করে সুপারিশ | TES24# | TES24# | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| প্রস্তাবিত এয়ার কুলার মডেল | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| দ্রষ্টব্য: ইউনিট ইনস্টলেশনের শীতল প্রভাব নিশ্চিত করার জন্য, এয়ার কুলারের চেয়ে ছোট নয় এমন স্পেসিফিকেশন সহ তামার পাইপগুলি ব্যবহার করার পরামর্শ দেওয়া হয়। কনডেনসিং ইউনিটের সাথে সংযোগ করার সময় পরিবর্তনশীল ব্যাসের তামার পাইপ ব্যবহার করা যেতে পারে! | |||||||||||||||
